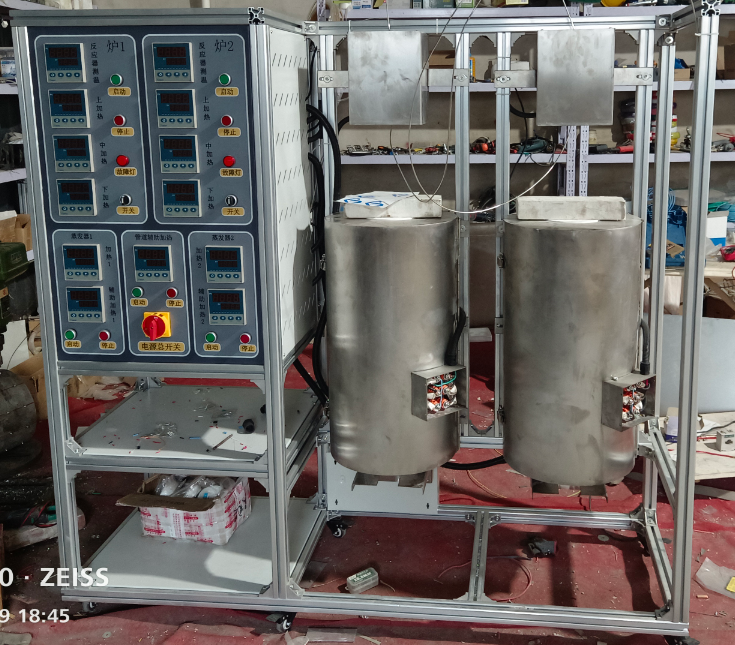

气氛垂直双组加热炉

二、电 炉 结 构

1、本电炉结构由炉壳、内衬、炉门、加热元件、及温控系统等组成。

2、电炉壳体采用304不锈钢板，控制系统采用优质冷轧钢板制作，炉壳外壁采用1.5mm SUS304不锈钢板制作。内衬采1260标准型陶瓷纤维填充，耐温1150℃，导热系数为0.0048 ∧m/℃。炉衬厚度135-150mm。

3、炉门开启方式：单扇开门，从左向右开启（或从右向左开启）。

3.1、炉门锁：杠杆式门扣，门铰链为上下2套。

3.2、炉口：上下嵌有双层硅酸铝保温板于石英管夹合紧密密封。

4、电炉加热元件采用高温合金优质高温电阻丝,程一字形排开增大散热面积，加热元件功率1.25KW/件共计6件。分6组加热控制。独特的安全型表面低负荷发热，具有抗氧化，性能稳定，等显著特点。

5.为确保炉温的均匀性，采用先进的轻质氧化铝陶瓷纤维，具有保温效果优良，质轻耐高温.耐急冷急热.不裂缝.不结晶.不掉渣.不用担心污染所烧制产品。节能效果是老式电炉的60-80%。

6.炉体采用台阶式拼装构造，采用分体设计，有效的保证紧密配合使热能不易散失和增加了炉膛的使用寿命。

7、电（温）控系统

7.1、温度控制系统由12套独立的温控装置控制，控温系统采用PID固态继电器、厦门宇电516P系列高精度智能程序数显仪表控温，来实现炉膛内的升温、保温和炉温整体控制。

7.2、智能程序数显仪表具有响应快、超调小、稳态精度高的优点，四位超大LCD显示，具有完美的自整定、自适应功能，可同时显示测量值与设定值，具有手动/自动无扰动切换，可自动调节控制炉膛内的加热功率，并可手动调节功率大小，操作方便。

7.3、电控柜上设计有电压、电流指示表，并且设计有加热指示灯，便于操作人员观察加热工作是否正常，当加热变慢时，有利于故障的排查和解决，操作按钮均采用加灯光显示。
